SF encendido con la CPU en RUN: módulos, periferia y señales

Guía de diagnóstico del LED SF en Siemens S7-300/400 cuando el programa sigue ejecutando: alarmas de módulo, tensión de carga, rotura de hilo y estaciones remotas.

Guía de diagnósticoOrientación técnica: verifica siempre en campo

SF con RUN significa que la CPU registró un error y lo está tolerando. La línea puede seguir produciendo con una señal falsa; conviene encontrar el origen antes de que se convierta en parada.

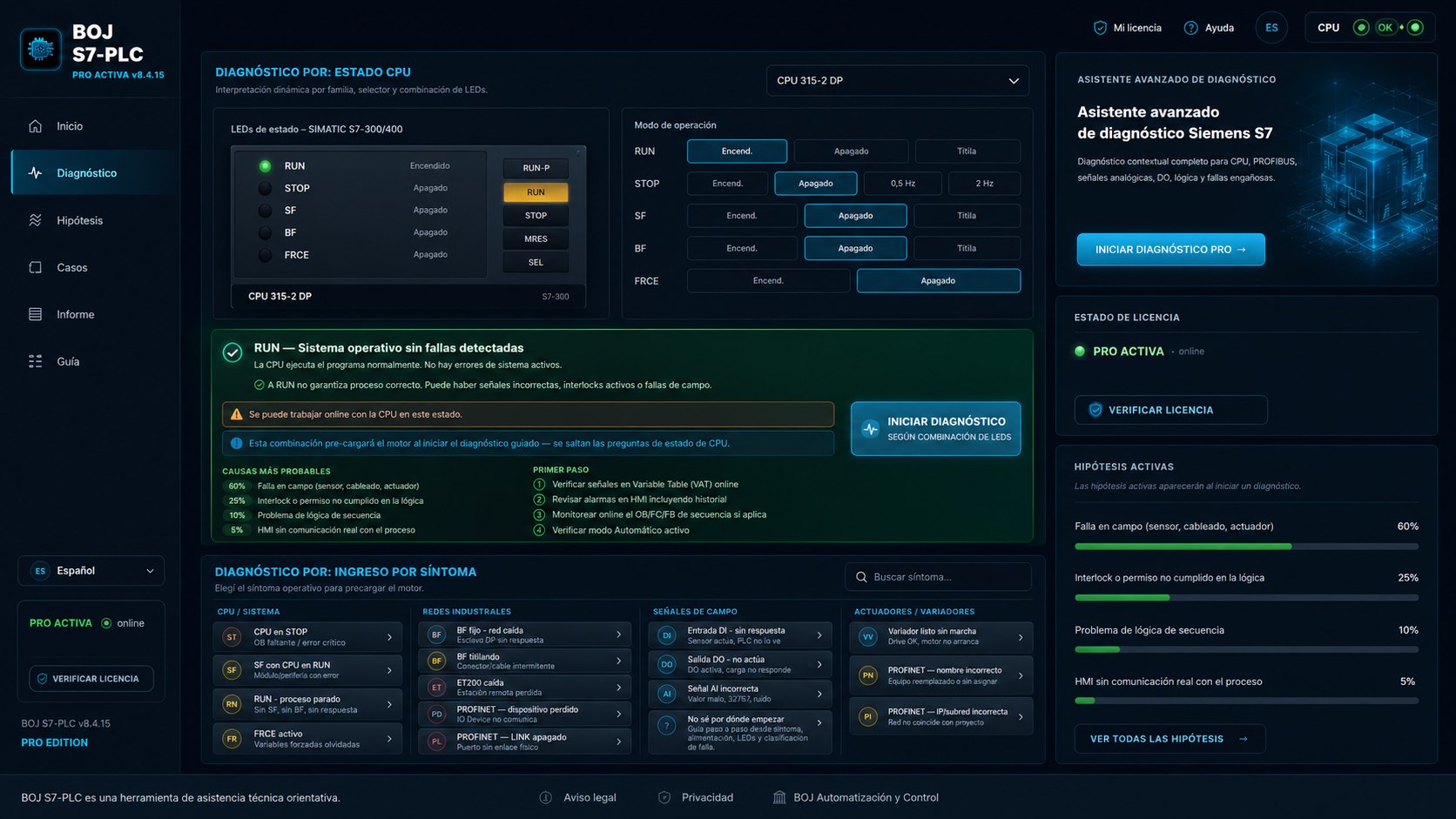

Pantalla de diagnóstico por estado de CPU en BOJ S7-PLC con el LED SF encendido y la CPU en RUN

Qué estás viendo

El LED SF, fallo de sistema, se enciende cuando la CPU registra un error de hardware o de programa. Si el OB correspondiente está cargado, la CPU sigue en RUN y el error queda en el Diagnostic Buffer.

  • Alarma de diagnóstico de un módulo (OB 82): rotura de hilo, cortocircuito, falta de tensión de carga o módulo defectuoso.
  • Fallo de estación o de rack (OB 86) tolerado: una ET200 se cayó y el programa siguió.
  • Error de programación (OB 121) o de acceso a periferia (OB 122) esporádico: direcciones inexistentes, DB borrado, cambios recientes.
  • SF en un módulo de señales: el propio módulo indica el canal o el grupo afectado.

Antes de tocar nada

Con la CPU en RUN hay tiempo para registrar. Aprovéchalo antes de que alguien reinicie el rack.

Registra esto en dos minutos

Qué módulos tienen SF encendido y en qué rack o estación.
Qué señal o actuador se comporta raro y desde cuándo.
Si falta tensión de carga L+ en algún grupo de salidas: LED del módulo o del borne.
Si hubo trabajos en cableado, sensores, tableros o en el programa.

Causas probables, en orden

Del más frecuente y barato de comprobar al que requiere repuesto.

  1. Falta de tensión de carga L+ en módulos de salida: fusible, borne o fuente de 24 V.
  2. Rotura de hilo o cortocircuito en un canal con diagnóstico habilitado: sensor desconectado, cable cortado, lazo de 4-20 mA abierto.
  3. Módulo mal enclavado o con contactos sucios en el bus del rack.
  4. Estación ET200 con un módulo faltante, distinto o sin tensión.
  5. Módulo dañado: SF permanece con el canal desconectado y sin carga.
  6. Error de programa esporádico tras cambios: acceso a un DB o a una dirección de periferia que no existe.

Verificación paso a paso

El Diagnostic Buffer y el estado del módulo dicen dónde mirar; el campo confirma.

  1. Abre el Diagnostic Buffer y ubica el evento: el texto indica rack, slot o estación DP, y a veces el canal.
  2. En HW Config online, entra en el módulo señalado: Estado del módulo → Diagnóstico muestra el canal y el tipo de fallo.
  3. Verifica la tensión de carga L+ y los fusibles del módulo indicado antes de tocar el campo.
  4. Si el diagnóstico apunta a un canal, mide el lazo o el sensor: continuidad, alimentación del sensor, corriente de 4-20 mA.
  5. Si con el canal desconectado y sin carga el módulo sigue en SF, corresponde reemplazarlo con la misma referencia y la configuración original.
  6. Confirma que SF se apague y registra la causa.

Qué no hacer

Tres decisiones que esconden la falla en lugar de resolverla.

  • Desactivar la alarma de diagnóstico del módulo para que SF se apague.
  • Cambiar el módulo antes de revisar L+ y el cableado del canal.
  • Ignorar un SF porque la línea sigue produciendo: una señal falsa puede estar activa.

Cuándo conviene pedir ayuda

Si el evento aparece y desaparece sin cambios en campo, si hay varios módulos afectados a la vez o si el problema sigue tras reemplazar el módulo, el origen puede estar en alimentación, ruido o bus de rack y conviene un diagnóstico ordenado.
